Clean Utilities
Vertraulicher Kunde, Slowenien
Projekt Highlights:
Greenfield-Produktion
Detailplanung von PW und WFI
Investition des geplanten Pakets: über 10 Mio. €
Dauer: 7 Monate
Planungsleistungen:
PI&D-Walkthrough
Intelligente PI&D‘s
3D Modell
MTO
Auswahl von Geräten und Ventilen
Layouts und Isometrien
Ein vertraulicher Kunde investiert über 300 Millionen Euro in eine neue Bioproduktionsanlage in Slowenien. Für die detaillerte planung der PW- (Purified Water) und WFI- (Water for Injection) Systeme beauftragte das Generalunternehmer Andmar als Subunternehmer. Die Grundplanung für diese Anlagen wurde von einem großen europäischen Ingenieurbüro erstellt.
Andmars erste Aufgabe bestand darin, das P&ID’s vom Standard-DWG-Format in intelligente P&IDs in Autodesk Plant 3D zu konvertieren. Anschließend führte Andmar einen P&ID’s Rundgang durch und kommentierte alle Aspekte, die unserer Meinung nach nicht ordnungsgemäß funktionierten. Viele unserer Anmerkungen wurden akzeptiert und trugen wesentlich zur Gesamtqualität des Projekts bei.

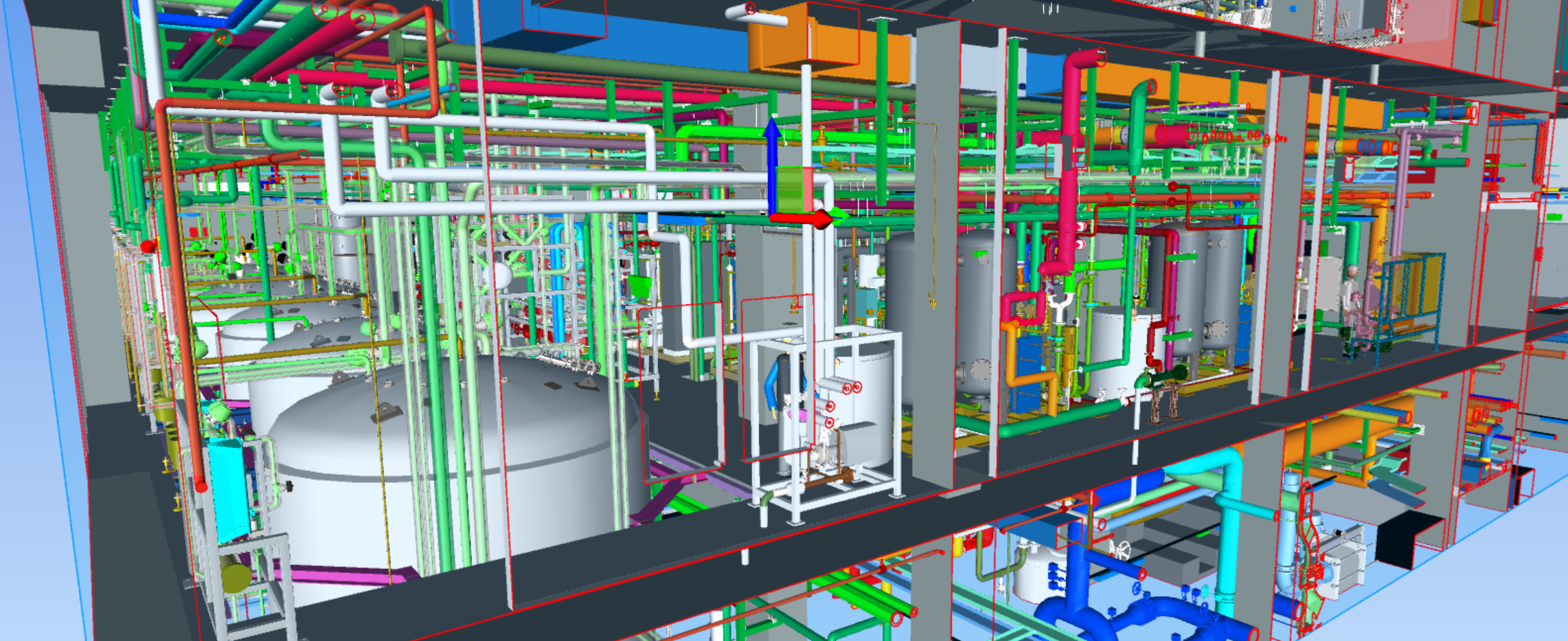

Das 3D-Modell der PW- und WFI-Anlagen sowie ihrer Tragkonstruktionen wurde in Autodesk Plant 3D entwickelt. Die Koordination mit anderen Disziplinen außerhalb des Andmar- Bereichs erfolgte mit Autodesk Navisworks. Die Kommunikation mit dem Kunden wurde durch die Autodesk Construction Cloud (ACC) agewickelt.
Darüber hinaus erstellte Andmar technische Spezifikationen für alle Geräte und Ventile innerhalb seines Aufgabenbereichs. Die Auswahl der Geräte und Ventile wurde gemeinsam mit dem Kunden abgestimmt.
Eine der größten Herausforderungen bestand darin, alle relevanten Informationen in die P&ID’s Elemente zu integrieren und die Konsistenz zwischen den P&IDs und dem 3D-Modell sicherzustellen, die beide mit derselben Software entwickelt wurden.
Data Centre
Vertraulicher Kunde, Norwegen
Projekt Highlights:
Detailkonstruktion einschließlich MTO
20.000 m² Grundfläche
Gesamtinvestition: ca. 500 Mio. €
Planung der Versorgungseinrichtungen
Ausstellung von Isometrien für die Ausführung
Planungsleistungen:
Mechanische Konstruktion
3D-Modell
MTO
Isometrien
Ein vertraulicher Kunde baut in Norwegen ein Greenfield-Rechenzentrum. Die neue Anlage erstreckt sich über 20.000 m², und hat ein Investitionsvolumen von über 500 Millionen Euro.

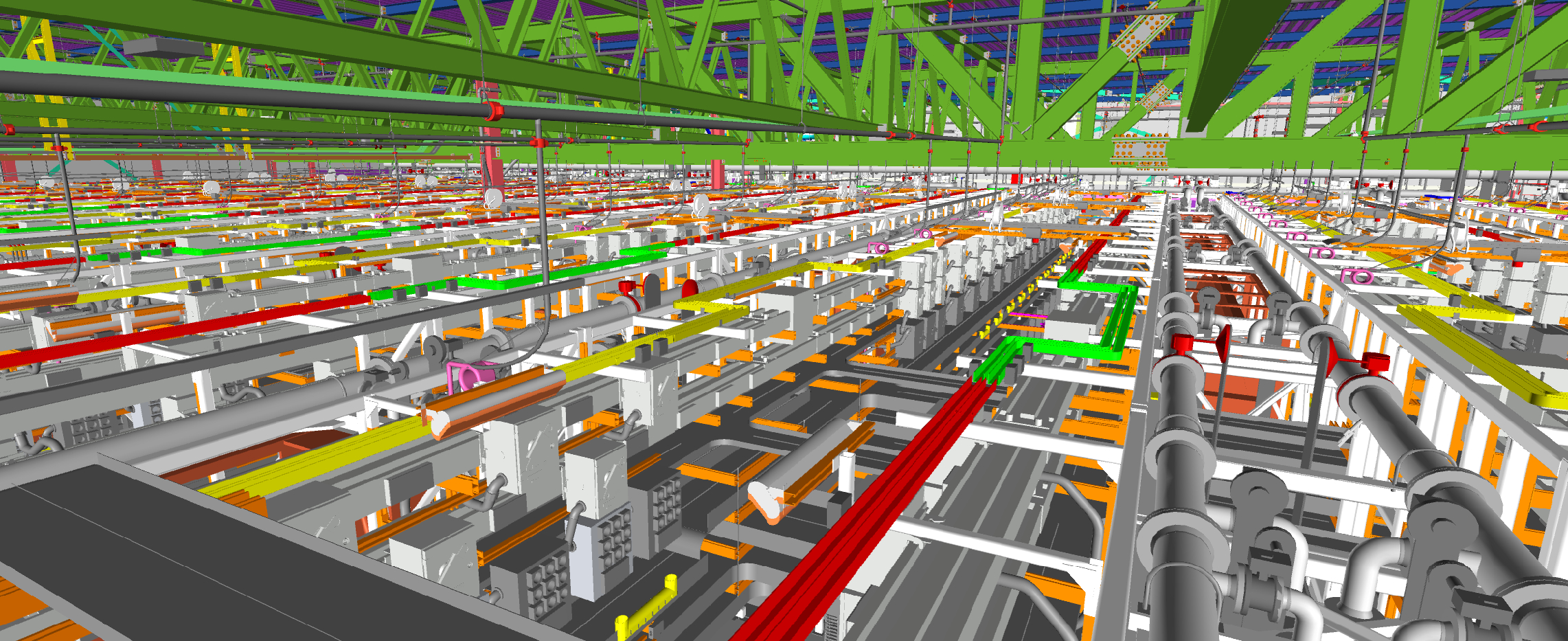

Der Generalunternehmer beauftragte Andmar als Subunternehmer. Andmars Aufgabenbereich umfasste die Detailplanung der Versorgungseinrichtungen, insbesondere des Kühlwassersystems. Das Projekt wurde mit Autodesk Plant 3D ausgeführt, wobei Autodesk Construction Cloud als Plattform für Zusammenarbeit und den Datenaustausch diente. Die interdisziplinäre Koordination wurde durch NavisWorks erleichtert.
Eine zentrale Herausforderung bestand darin, den ursprünglich in Revit entwickelten Grundentwurf in eine vollständig detaillierte Rohrleitungsplanung innerhalb einer Software umzuwandeln, die in der Lage ist, Ausführungsunterlagen, wie Isometrien zu erstellen. Diese Umstellung erfolgt nie eins zu eins, da Revit nicht für die Erstellung detaillierter Fertigungszeichnungen vorgesehen ist. Die Lösung von Problemen, die vor Ort auftraten, wurde zu einem wichtigen Mehrwert der.
Ingenieursleistungen von Andmar. Unser Team nutzt täglich sowohl Revit als auch Plant 3D, wodurch wir die Lücke zwischen Konzeptionellen Modellen und baureifer Dokumentation nahtlos schließen können.
Digital Plant Design
Vertraulicher Kunde, Schweiz
Projekt Highlights:
Detail Design inkl. MW Planung
Investition: ca. 1 Mio. €
Dauer: 3 Monate
30% / 60% / 90% Design-Bewertungen
Planungsleistungen:
Anlageplanung mechanisch und elektrisch
3D Model
Stücklisten
Werkstattzeichnung für Tanks
Im Rahmen des großen Greenfield-Projekts benötigte ein vertraulicher Bauherr die Planung und Ausführung eines Prozessabwasser-Speicherbereichs. Der Vertrag wurde an Daldrop Process vergeben, das Andmar für die Detail- und Werkstattplanung der Abwassertanks als Subunternehmer beauftragte.
Der Bauherr stellte nur das Konzept zur Verfügung, wobei Andmar für die weitere Projektdetailierung verantwortlich war. Offizielle Design-Reviews wurden an den Meilensteinen von 30%/60%/90% über die Autodesk Construction Cloud (ACC) durchgeführt, um aufkommende Issues zu lösen. Das Design wurde in Autodesk Plant 3D unter Verwendung der Rohrleitungsspezifikationen des Kunden und Sikla für die Halterungen fertiggestellt. Die elektrische Verkabelung und die Schaltschrankplanung waren ebenfalls im Leistungsumfang von Andmar enthalten.
Eine zentrale Herausforderung war die rechtzeitige Vorbereitung der Werkstattzeichnungen für die Tanks, da deren Produktionsvorlaufzeit bis zu 8 Monate betrug. Die Tankbestellung wurde rechtzeitig erfolgreich aufgegeben, was einen wichtigen Projektmeilenstein markierte.
